摘要

LNG深冷硬密封蝶閥是液化天然氣儲存、輸送系統的核心部件，長期工作于-162℃深冷工況，其密封面平面度易發生形變，引發密封失效、LNG泄漏等隱患。明確平面度形變機理并實現精準表征，是閥門質量管控的關鍵。本文分析深冷工況下蝶閥密封面平面度的形變原因，依托白光干涉測量技術的非接觸、納米級精度優勢，探討其對平面度形變的表征方法，為閥門形變防控提供技術支撐。

關鍵詞

LNG深冷硬密封蝶閥；平面度；形變機理；白光干涉測量；表征

1 引言

LNG儲存與輸送的深冷極端工況中，硬密封蝶閥密封面長期承受低溫收縮、熱應力失衡及介質沖擊，易產生不規則形變，破壞平面度精度，威脅系統運行安全。傳統檢測方法難以解析形變機理，也無法精準表征細微形變。白光干涉測量可無損傷捕捉平面度形變特征，量化形變程度，對揭示形變機理、保障閥門安全運行具有重要意義。

2 LNG深冷硬密封蝶閥平面度形變機理

平面度形變主要源于三類協同作用因素：一是深冷環境導致密封面材料熱脹冷縮不均，產生不規則收縮形變，破壞平面度基準；二是低溫下材料韌性下降，受介質壓力沖擊易產生塑性形變；三是加工殘留應力在深冷工況下釋放，加劇形變程度。此外，密封面磨損與介質腐蝕會進一步惡化形變，導致平面度偏差持續增大。

3 白光干涉測量原理與表征方案

白光干涉測量基于邁克爾遜干涉原理，以寬譜白光為光源，經分光鏡拆分測量光與參考光，兩束反射光匯聚形成干涉條紋，解析條紋信息可重構密封面三維輪廓，精準量化平面度形變誤差。試驗搭建模擬-162℃深冷工況平臺，固定蝶閥并清潔密封面，校準干涉儀光路與參數，采集不同工況下的干涉圖像與數據，實現形變特征的可視化表征。

4 測量表征優勢與應用價值

該技術非接觸、無損傷，可避免深冷環境下密封面二次損傷；納米級精度能捕捉細微形變缺陷，抗低溫干擾能力強，適配深冷工況表征需求。其應用可精準解析形變機理、量化形變程度，追溯形變根源，為閥門結構優化、加工工藝改進提供數據支撐，有效防控平面度形變隱患，保障LNG儲存與輸送系統安全穩定運行。

新啟航 專業提供綜合光學3D測量方案

多功能面型干涉儀——大視野平面度/納米精密測量設備

單臺設備搞定全維度精密測量，一站式覆蓋微納級平面度、深孔臺階、陡峭錐面角度及3D輪廓檢測，高效適配各種硬密封零部件測量需求。

四大核心技術革新，突破行業測量瓶頸

一鍵自動掃描：徹底破解傳統光學測量在高精度工況下“深度受限、視野偏小”的行業痛點，全面兼容平面度、臺階高度、多面平行度、錐孔等多維度精密測量需求，適配噴油嘴核心部位檢測。

（實測噴油器密封端面 平面度變形 0.35um）

多臺階面平行度測量能力，市面上非常多的面型干涉儀，局限于單一平面的平面度測量，無法實現多臺階的平面一體化分析。我們解決了70mm臺階測量能力，重復精度滿足5nm再現性。

自動化批量測量模式：單幅視野可達23×18mm，支持最大200mm視野全自動跑點測量，大幅提升批量檢測效率；針對更大視野、更高精度的定制化需求，可提供專屬非標解決方案，靈活適配不同生產場景。

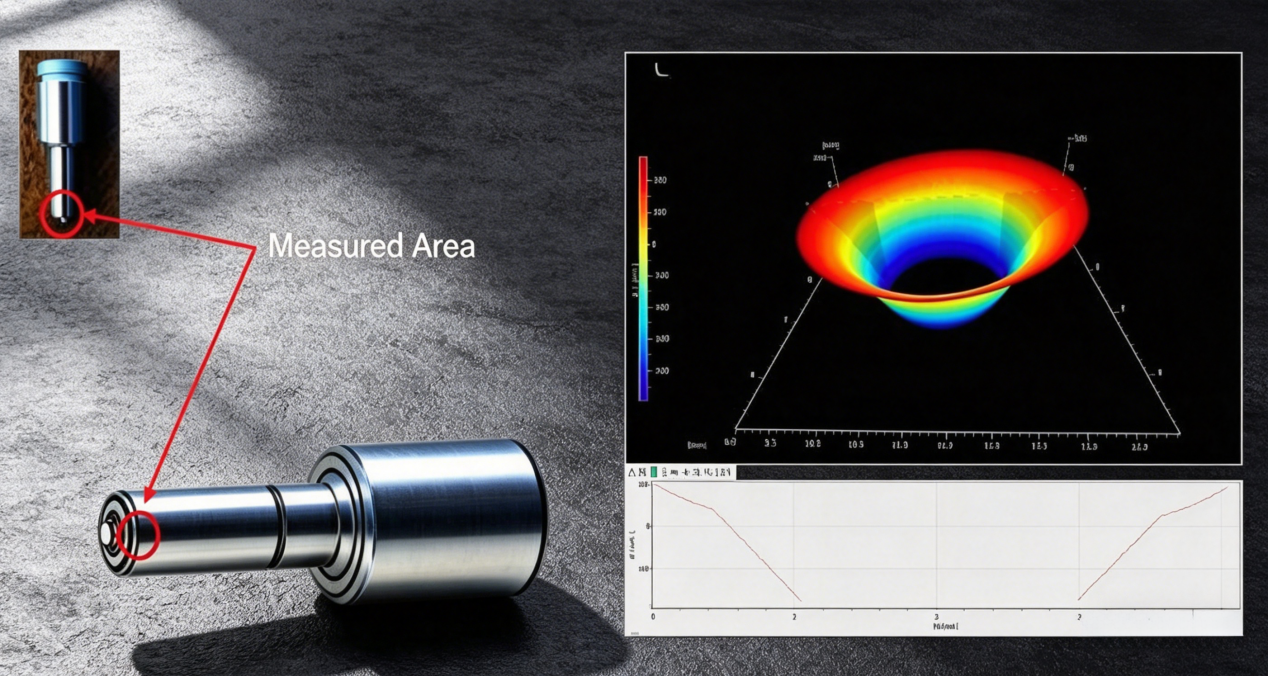

深錐孔角度精準測量：打破傳統面型測量儀功能單一的局限，在保障微納級平面度測量精度的基礎上，同步實現陡峭錐面、深錐孔角度的精準檢測，適用場景更廣泛，檢測能力更全面。

上下平面平行度專屬檢測：采用獨特光路設計，可實現非/透明產品的厚度與上下平面平行度同步測量，無需額外設備，簡化檢測流程，提升檢測效率。

新啟航半導體——專業綜合光學3D測量解決方案提供商，以核心技術賦能精密制造，為噴油嘴等零部件檢測提供高效、精準、便捷的全流程服務！
