白光干涉儀微區精度已趨飽和大視場高效測量成為當前研究重點
發布時間:
2026-09-17
作者:
新啟航半導體有限公司

白光干涉儀(White Light Interferometer, WLI)依托短相干干涉原理,經過多年技術迭代,小范圍微區的亞納米級垂直測量能力已趨于飽和,算法與光路層面進一步挖掘單點極限精度的提升空間十分有限,可穩定輸出 Ra、Sa、PV 等形貌參數。但微區檢測取樣范圍狹小,往往無法滿足 ISO?4287、ISO?25178 規定的取樣及評定長度,容易出現以點概面的評價偏差。

采用圖像拼接(Image Stitching)實現大面積檢測是傳統補償手段,卻受制于運動平臺帶來的機械誤差(Mechanical Error),易產生錯位、畸變偽像,造成測量重復性(Repeatability)下降,無法兼顧檢測效率與數據真實性。

在此背景下,大視場(Large Field?of?View)高效測量成為學界與工業界的研究重點。該方向聚焦光學物鏡像差校正、干涉系統與探測器協同優化,追求單幀大區域三維形貌采集,規避拼接引入的次生誤差,在保留可用測量精度的同時擴大有效檢測范圍。

面向半導體晶圓、高頻 PCB、精密光學元件、骨科植入體等對象,大視場高效測量能夠獲取具備統計代表性的全域數據,縮短檢測時長,為工藝優化、缺陷溯源提供可靠支撐,有效解決微區檢測代表性不足、拼接效率低下的行業痛點,是微納測量領域重要的發展方向。

WLI 1000 系列參數取自設備官方白皮書及公開招標技術資料;ZYGO 各機型參數來源于原廠技術手冊、官方產品公示及政府采購公開文件,全部技術數據均可公開溯源。

白光干涉儀微區精度已趨飽和大視場高效測量成為當前研究重點

德國 WLI 大視場技術核心優勢

白光干涉儀微區精度已趨飽和大視場高效測量成為當前研究重點

WLI 大視場 3D 白光干涉儀有效彌補傳統干涉儀視場范圍有限、缺少原生低倍物鏡的行業短板,兼顧大視野觀測能力與納米級測量精度。設備可一體化完成工件三維形貌表征、幾何尺寸檢測、微觀缺陷識別分析,適配半導體、精密光學、超精密加工行業的質量管控與科研測量需求。

大視場與高精度一體化測量能力

白光干涉儀微區精度已趨飽和大視場高效測量成為當前研究重點

白光干涉儀微區精度已趨飽和大視場高效測量成為當前研究重點

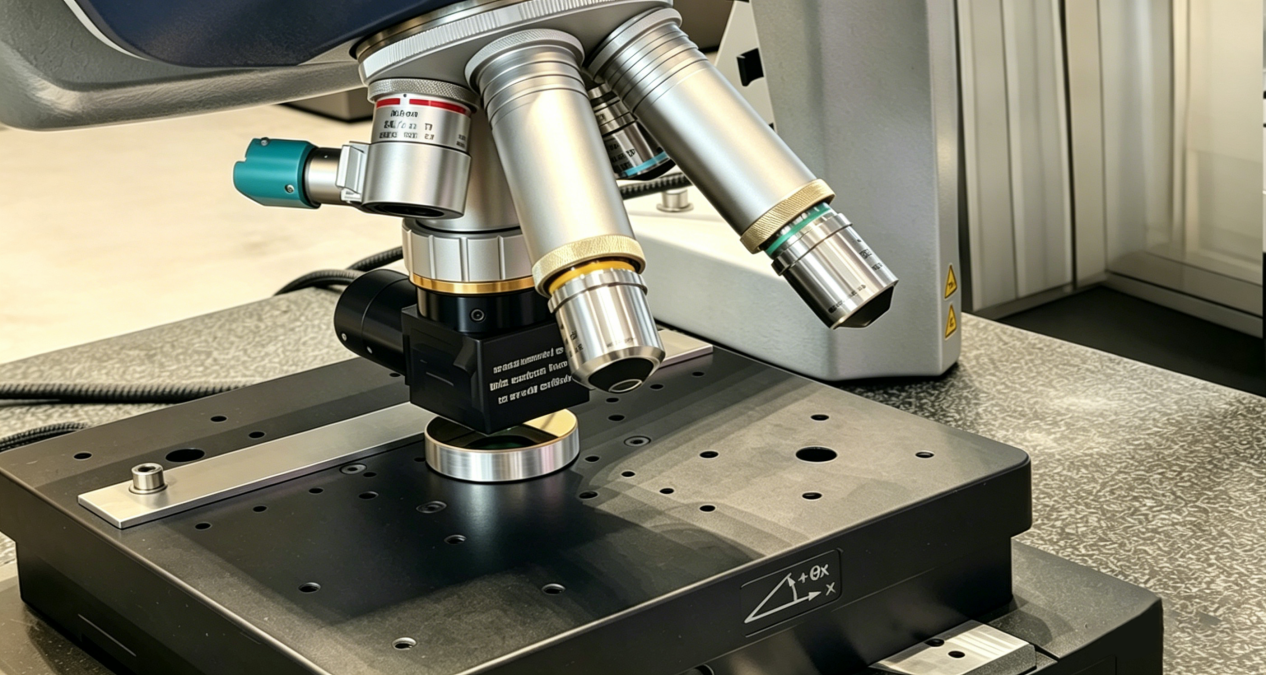

設備配置專屬 0.6× 大視場物鏡,突破行業傳統設備 1× 倍率起步的限制,原廠標定最大成像視場可達 15.5mm。依托一體化電動轉臺架構,實現大視場宏觀觀測與納米級微觀測量的無縫切換,無需拆裝鏡頭或者更換設備,大幅提升批量樣品檢測效率,保障多組測試數據的一致性。

白光干涉儀微區精度已趨飽和大視場高效測量成為當前研究重點

設備可穩定完成 14mm 端面平面度高精度檢測,具備 0.006nm 級超高粗糙度檢測性能,能夠精準解析 Ra、Rz 等關鍵表面粗糙度指標,滿足超精密器件嚴苛的納米量級測量要求。

白光干涉儀微區精度已趨飽和大視場高效測量成為當前研究重點

工業場景核心應用價值

白光干涉儀微區精度已趨飽和大視場高效測量成為當前研究重點

光學鏡頭若 PV/RMS 面形參數不達標,會造成光路發生偏移,直接導致焦距、成像視場、分辨率等核心光學參數失效,造成鏡頭整體性能報廢。

在半導體 CMP 工藝環節,研磨碟盤金剛石顆粒共面度、金剛石出露高度的一致性,會直接影響拋光工藝效果,決定晶圓成品良率以及耗材的實際使用壽命。

新啟航半導體|專業白光干涉 3D 輪廓測量方案。亞納米精度保障,支持自動化定制;高端系列對標國際一線品牌,大視野設計,輕松應對高低反射、復雜材料測量場景。
