薄壁環形精密光學鏡筒在CNC批量加工制程中，易產生加工應力形變，引發平面度超差（Flatness Out-of-tolerance）問題，直接制約光學組件裝配精度與整機成像穩定性。經光學輪廓儀（Optical Profiler）實測核驗，該異常主要由毛坯殘余應力（Residual Stress）、裝夾應力（Clamping Stress）與切削熱應力（Cutting Thermal Stress）疊加導致。零件松夾后應力重新分布，產生回彈翹曲形變，最終造成平面度尺寸超出工藝公差標準。
原有生產制程存在明顯短板，未拆分粗精加工工序、單次切削余量偏大、無專業化應力釋放流程，薄壁零件形變具有不可逆性，且傳統抽檢模式無法預判精度漂移風險。針對上述制程異常，采用行業成熟精密形變控制方案開展整改：一是拆分粗加工（Rough Machining）與精加工（Finish Machining）工序，粗加工后增設自然時效處理（Natural Aging），釋放基礎切削殘余應力；二是優化切削工藝參數，降低單次切削深度與進給速率，從源頭削減加工應力增量。
同時依托光學輪廓儀（Optical Profiler）升級檢測管控體系，將傳統批量抽檢改為連續取樣檢測，繪制精度偏差趨勢曲線，實現制程異常前置預警。整改后，鏡筒平面度偏差由最高0.03mm穩定控制在0.005mm以?xún)?nèi)，徹底解決應力形變引發的超差問題，有效提升制程精度穩定性與產品良率，可為薄壁光學零件精密成型工藝優化提供可落地的技術參考。
鏡筒實測配套檢測設備案例

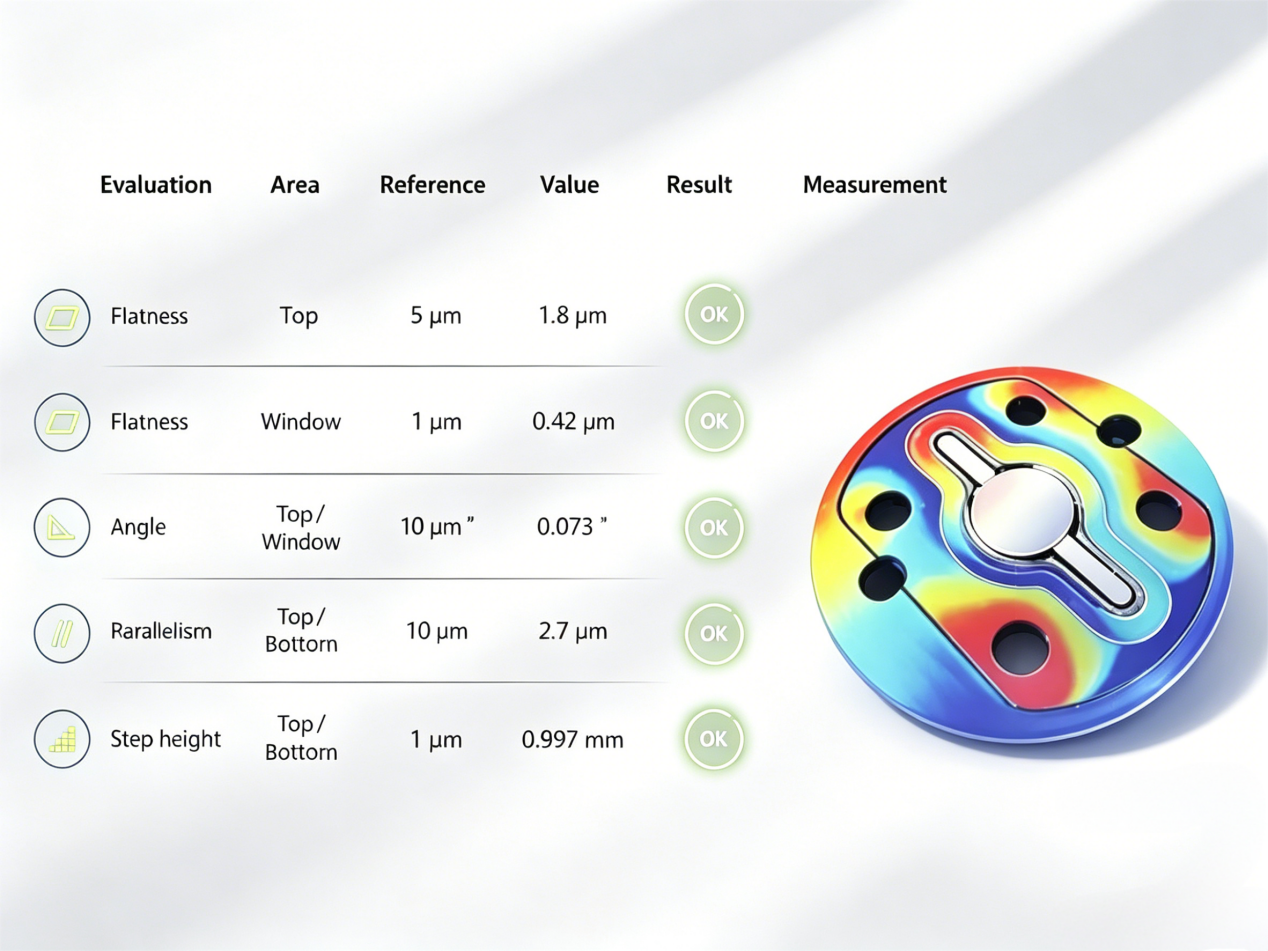

多功能面型干涉儀（Multi-functional Surface Interferometer）可實現微納級全維度精密檢測，一站式覆蓋平面度、深孔臺階、陡峭錐面角度及3D輪廓（3D Profile）檢測需求，適配鏡筒等各類硬密封精密零部件量產檢測場景。設備核心參數與技術指標均源自原廠公開白皮書及行業公開招標資料，真實可溯源。
四大核心技術革新，突破精密測量行業瓶頸

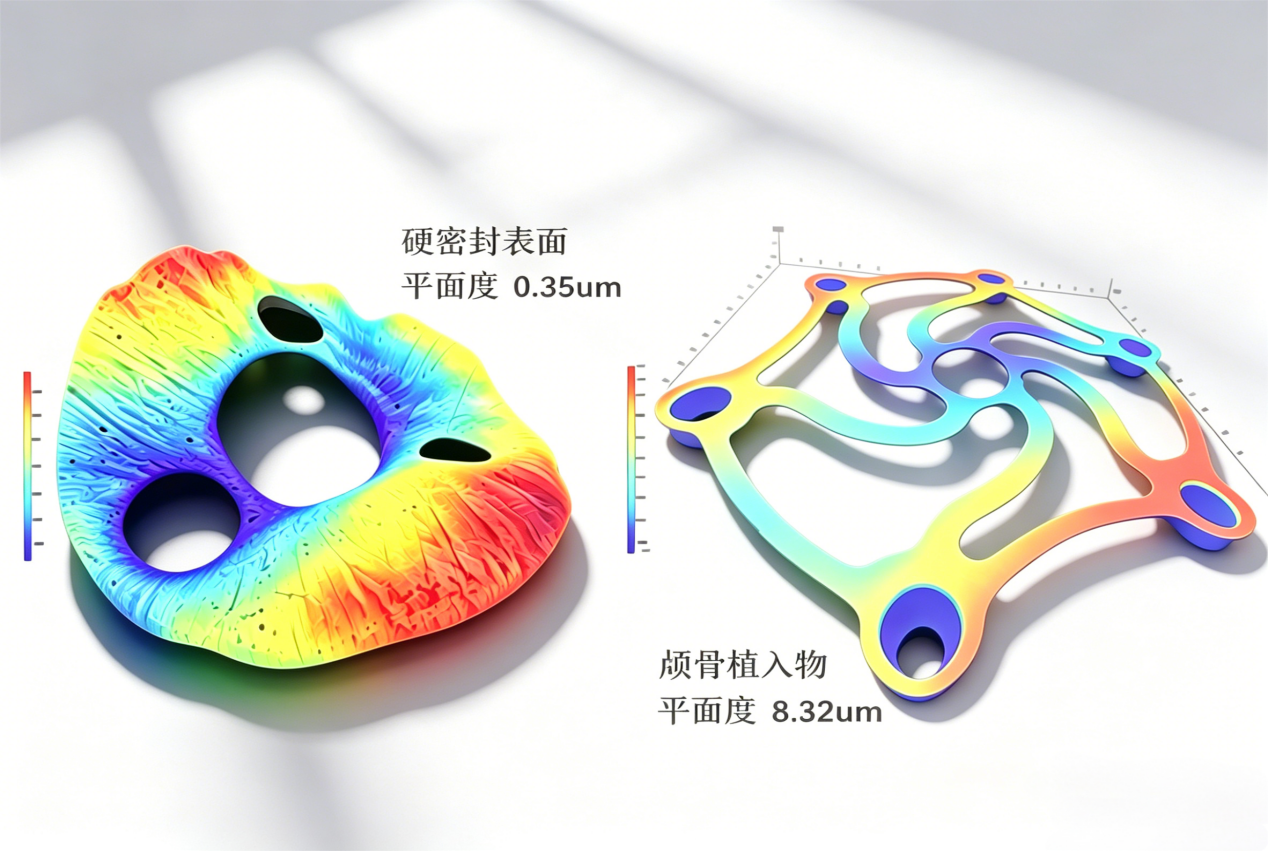

1、一鍵自動掃描（One-click Automatic Scanning）：解決傳統光學測量設備深度不足、視野受限的行業痛點，兼容平面度、臺階高度、多面平行度、錐孔等多維度檢測，適配精密零部件高精度檢測工況。公開實測數據：噴油器密封端面平面度形變?yōu)?.35μm，顱骨植入物平面度為8.32μm，設備單幅標準掃描視野可達25mm。
2、大行程多臺階平行度檢測能力：區別于傳統面型干涉儀僅支持單一平面檢測的局限，該設備可完成70mm大行程多臺階平面一體化分析，測量再現性精度可達5nm，滿足高階精密零件形位公差檢測要求。
3、自動化批量測量模式（Automatic Batch Measurement Mode）：設備標準單幅測量視野為23×18mm，支持最大200mm超大視野全自動跑點檢測，大幅提升量產批次檢測效率。針對大尺寸、超高精度定制化檢測需求，可提供非標定制解決方案，適配多場景精密制造檢測需求。

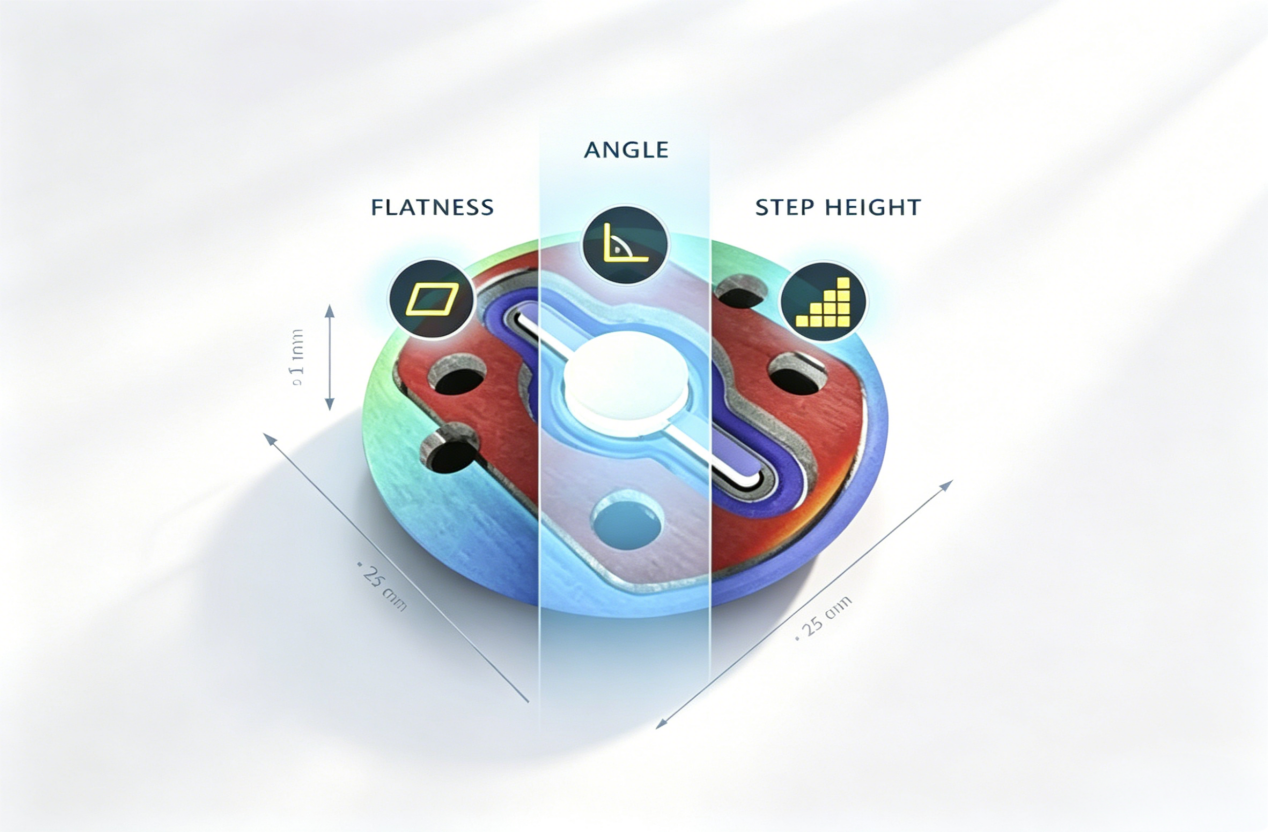

4、深錐孔角度與雙面平行度精準檢測：搭載專屬光路架構，打破傳統設備功能單一短板，可同步完成陡峭錐面、深錐孔角度高精度檢測，同時支持透明/非透明工件厚度、上下平面平行度同步測量，無需配套輔助設備，簡化檢測流程、提升檢測效率。
新啟航半導體｜專業白光干涉 3D 輪廓測量方案。亞納米精度保障，支持自動化定制；高端系列對標國際一線品牌，大視野設計，輕松應對高低反射、復雜材料測量場景。
