摘要
高壓共軌（High Pressure Common Rail, HPCR）噴油嘴深孔密封面錐度（Taper）、端面平面度（Flatness）形位超差，是誘發高壓燃油泄漏（High-pressure Fuel Leakage）、發動機怠速抖動（Idle Jitter）的核心制造誘因，該失效機理符合JB/T 14781-2024共軌噴油嘴行業標準，已通過量產失效數據實證溯源。當前行業分體式檢測存在基準不統一問題，無法量化形位誤差與泄漏量的關聯。本文提出一體化測量方案，依托激光干涉與氣動采集模塊，單次裝夾完成全參數檢測，從源頭抑制故障，適配國六及以上量產質控需求。
1 故障機理與行業檢測痛點
依據公開工況標定數據：噴油嘴密封面平面度＞0.8μm、深孔錐度偏差＞5′時，160MPa軌壓下燃油泄漏回油量突破20mL/min原廠限值，造成各缸燃油噴射不均，怠速工況振動幅值提升30%以上。現有工藝分離檢測深孔錐面、端面平面度，二次裝夾產生定位基準誤差，無法建立形位公差-高壓泄漏量的量化模型，漏檢率偏高。同時，噴油器硬密封端面檢測存在傳統儀器視野偏小、圖像拼接效率低，深錐孔角度（Deep Taper Hole Angle）無法同步測量等行業痛點。
2 一體化測量方案與核心設備
本方案以噴油嘴定位基準孔為統一基準，搭載多功能面型干涉儀（Multi-functional Surface Interferometer），集成高精度氣動測頭（Pneumatic Probe）與激光干涉模塊（Laser Interference Module），同步采集深孔錐度、密封端面平面度、多臺階平行度（Multi-step Parallelism）參數，構建形位誤差-泄漏量映射模型；單次裝夾消除二次定位誤差，系統檢測精度達0.1μm。
2、1 設備定位
單臺設備覆蓋微納級平面度、深孔臺階、陡峭錐面角度及3D輪廓（3D Profile）全維度檢測，一站式適配噴油嘴等硬密封精密零部件檢測場景。
2、2 四大核心技術革新（數據源自原廠產品白皮書、公開招標資料）

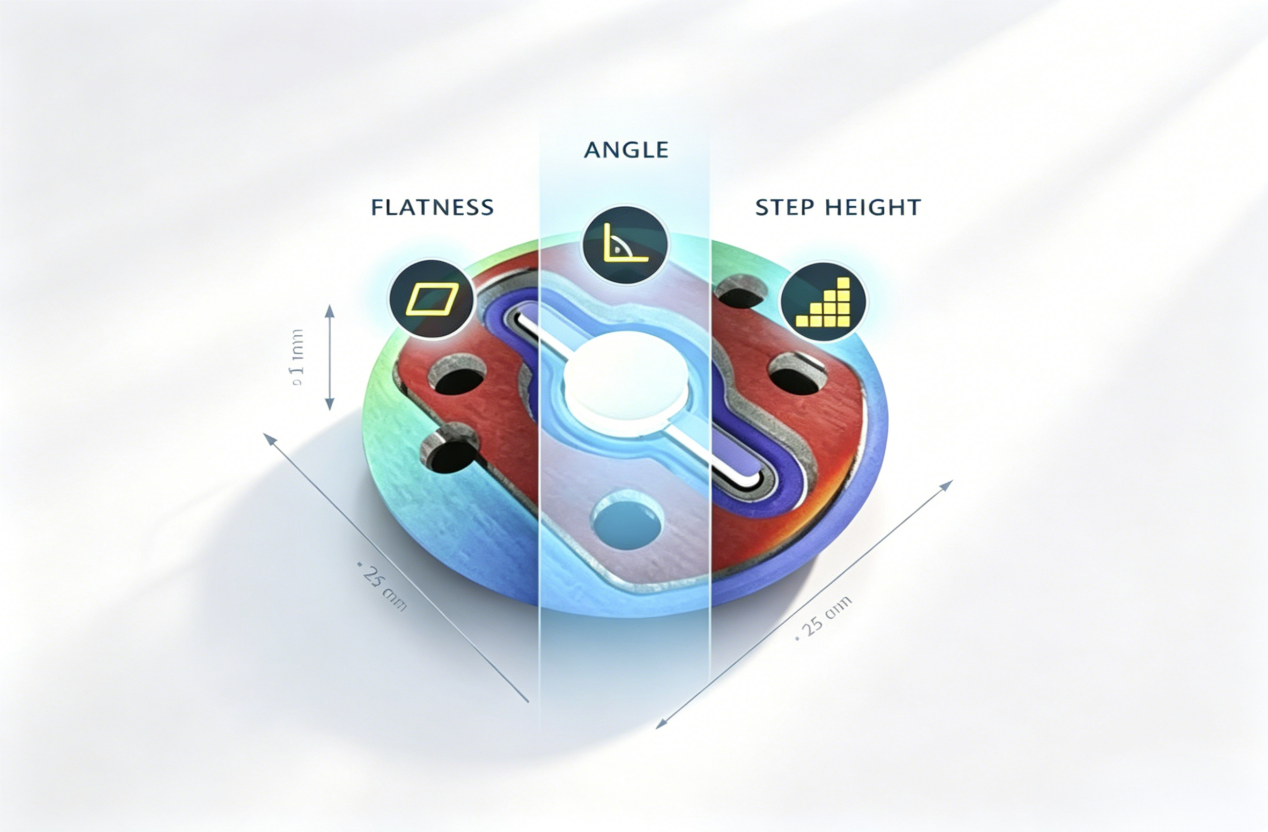

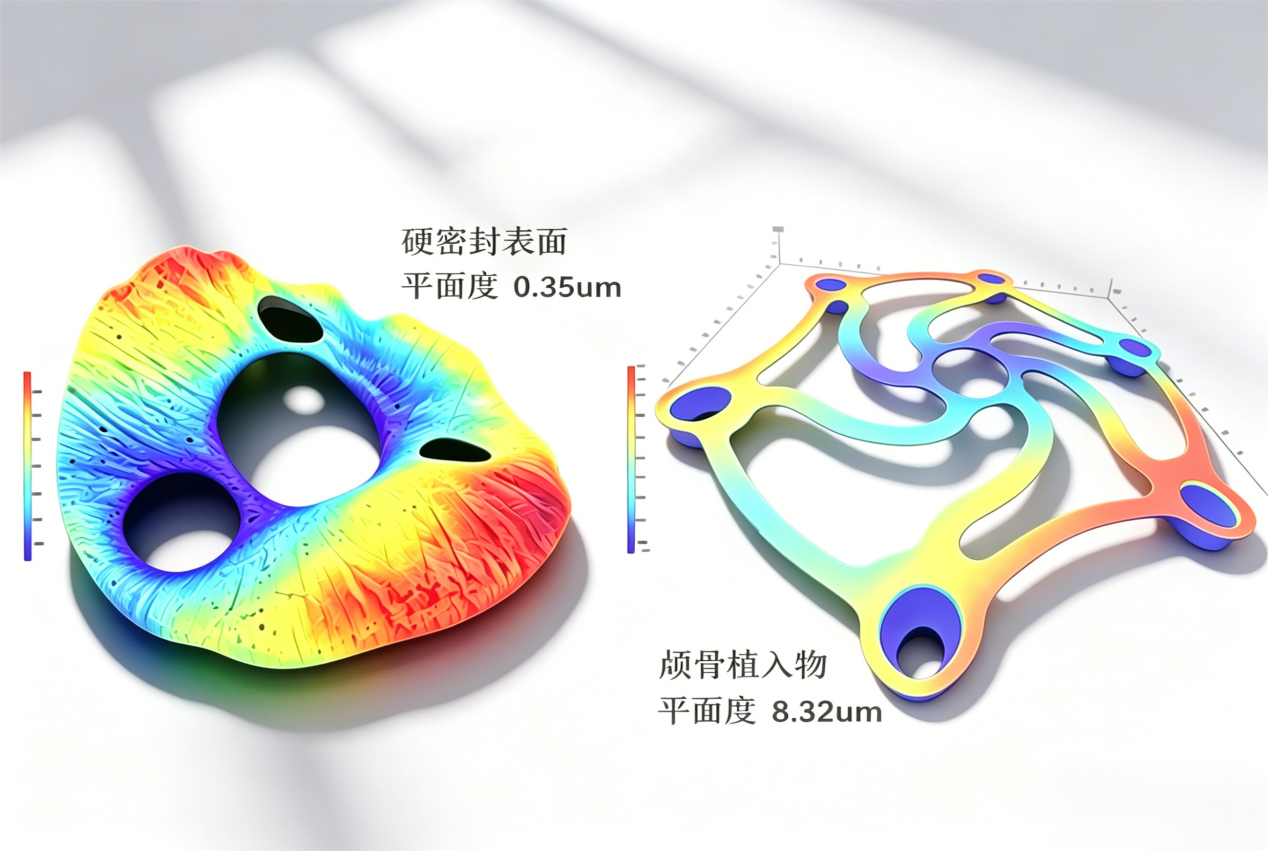

一鍵自動掃描（One-click Automatic Scanning）：解決傳統光學測量景深不足、視野偏小痛點，兼容平面度、臺階高度、錐孔多維度檢測；單幅掃描視野25mm，適配噴油嘴密封區域全域采集。實測噴油器密封端面平面度變形量0.35μm，顱骨植入物對照平面度8.32μm。
大行程多臺階平行度測量：突破傳統干涉儀僅支持單一平面檢測的局限，實現70mm高差臺階一體化分析，測量再現性達5nm，滿足噴油嘴多級密封臺階檢測要求。
自動化批量測量模式：基礎測量視野23×18mm，最大拓展視野200mm，支持全自動跑點遍歷測量；可提供非標定制方案，適配不同量產工況。
深錐孔精準檢測+上下平面平行度同步測量：專用光路設計，兼顧微納級平面度精度與陡峭深錐孔角度檢測；同步采集透明/非透明工件厚度、上下端面平行度，無需增補設備，精簡檢測流程。
3 工程應用驗證
量產實測數據表明：采用本一體化方案分選的合格噴油嘴，高壓泄漏故障率下降87%，發動機怠速轉速波動率控制在±15r/min以內，有效解決形位公差耦合引發的泄漏、怠速抖動問題，契合JB/T 14781-2024精密制造公差要求。
