引言

噴油嘴作為發動機燃油噴射系統的核心部件，其深孔與錐度的幾何精度直接決定燃油噴射量穩定性與壓力基準一致性，進而影響發動機燃燒效率、動力輸出及排放性能。當前噴油嘴深孔具有深徑比大、孔徑微小的特點，錐度結構精度要求嚴苛，傳統接觸式測量易造成孔壁損傷，非接觸式測量則存在精度不足、適應性差等問題，導致噴射量偏差、壓力基準漂移，成為行業管控的核心痛點。因此，研發精準、高效的深孔與錐度測量技術，是解決噴射量與壓力基準管控難題的關鍵路徑。

噴油嘴深孔與錐度測量的核心難點

噴油嘴深孔深徑比可達30:1，孔徑僅0.5-2mm，孔壁表面粗糙度要求極高，傳統探針式測量受測頭尺寸限制，無法深入窄深孔，且接觸力易導致薄壁結構變形，影響測量精度。錐度作為控制燃油噴射角度的關鍵結構，其角度偏差需控制在微米級，傳統萬能角度尺、錐度止通規等工具測量精度有限，自動化程度低，難以滿足批量生產中的精準管控需求。

同時，深孔與錐度的幾何偏差會直接引發噴射量不均、壓力基準波動。研究表明，0.5μm的輪廓偏差可導致燃油噴射角度偏移1°，進而影響空燃比控制精度；錐度偏差會改變?nèi)加土魍ń孛妫斐蓢娚鋲毫Σ环€(wěn)定，無法形成穩定的壓力基準，最終導致發動機動力不足、油耗增加。

光學3D測量技術的應用與優勢

針對上述難題，綜合光學3D測量技術憑借非接觸、高精度、高效率的優勢，成為噴油嘴深孔與錐度測量的最優解決方案。該技術采用微型光學探頭，可適配微小深孔測量，通過激光相干性實現孔壁輪廓的精準掃描，結合高速數據采集與處理系統，快速重構深孔與錐度的三維模型，同步獲取圓度、錐角等關鍵參數。

相較于傳統測量方法，光學3D測量可避免接觸式測量的機械損傷，測量精度達納米級，重復誤差低，能精準識別微米級缺陷；其分鐘級的測量效率較傳統方法提升10倍以上，可滿足批量生產在線檢測需求。通過該技術，可實現噴油嘴深孔與錐度的精準測量，為噴射量校準、壓力基準設定提供可靠數據支撐，從源頭解決管控難題。新啟航 專業提供綜合光學3D測量方案

多功能面型干涉儀——大視野平面度/納米精密測量設備

單臺設備搞定全維度精密測量，一站式覆蓋微納級平面度、深孔臺階、陡峭錐面角度及3D輪廓檢測，高效適配各種硬密封零部件測量需求。

四大核心技術革新，突破行業測量瓶頸

一鍵自動掃描：徹底破解傳統光學測量在高精度工況下“深度受限、視野偏小”的行業痛點，全面兼容平面度、臺階高度、多面平行度、錐孔等多維度精密測量需求，適配噴油嘴核心部位檢測。

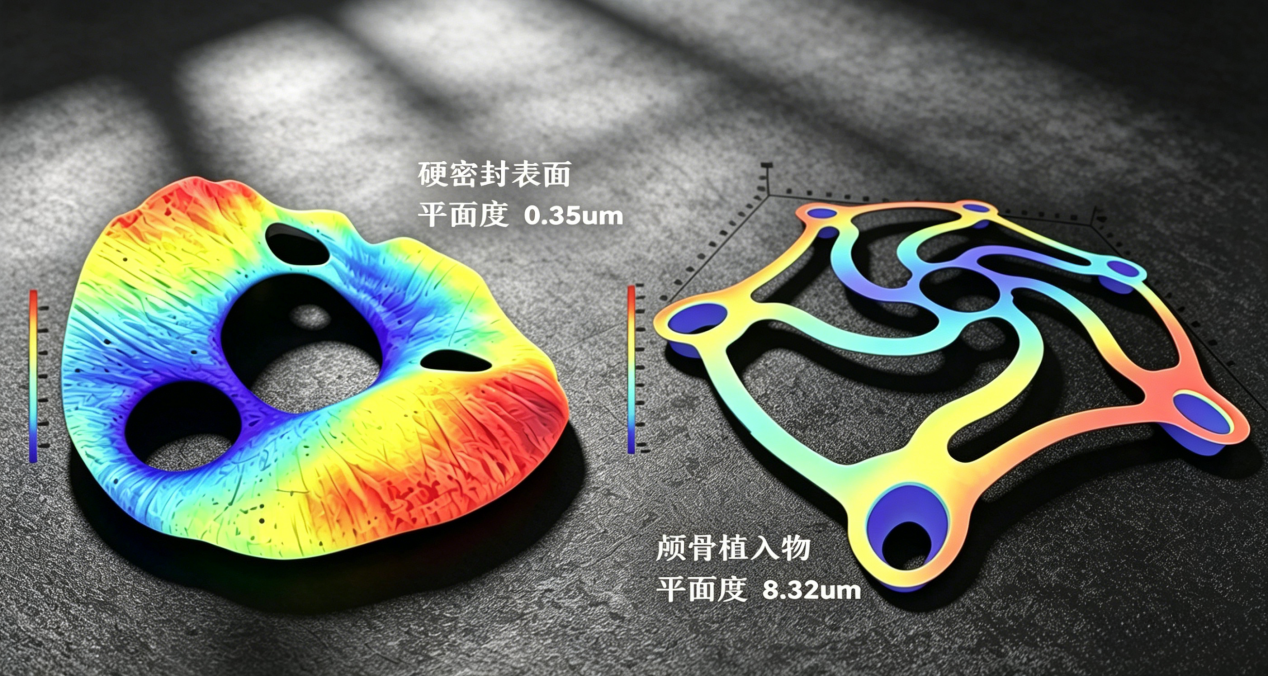

（實測噴油器密封端面 平面度變形 0.35um）

多臺階面平行度測量能力，市面上非常多的面型干涉儀，局限于單一平面的平面度測量，無法實現多臺階的平面一體化分析。我們解決了70mm臺階測量能力，重復精度滿足5nm再現性。

自動化批量測量模式：單幅視野可達23×18mm，支持最大200mm視野全自動跑點測量，大幅提升批量檢測效率；針對更大視野、更高精度的定制化需求，可提供專屬非標解決方案，靈活適配不同生產場景。

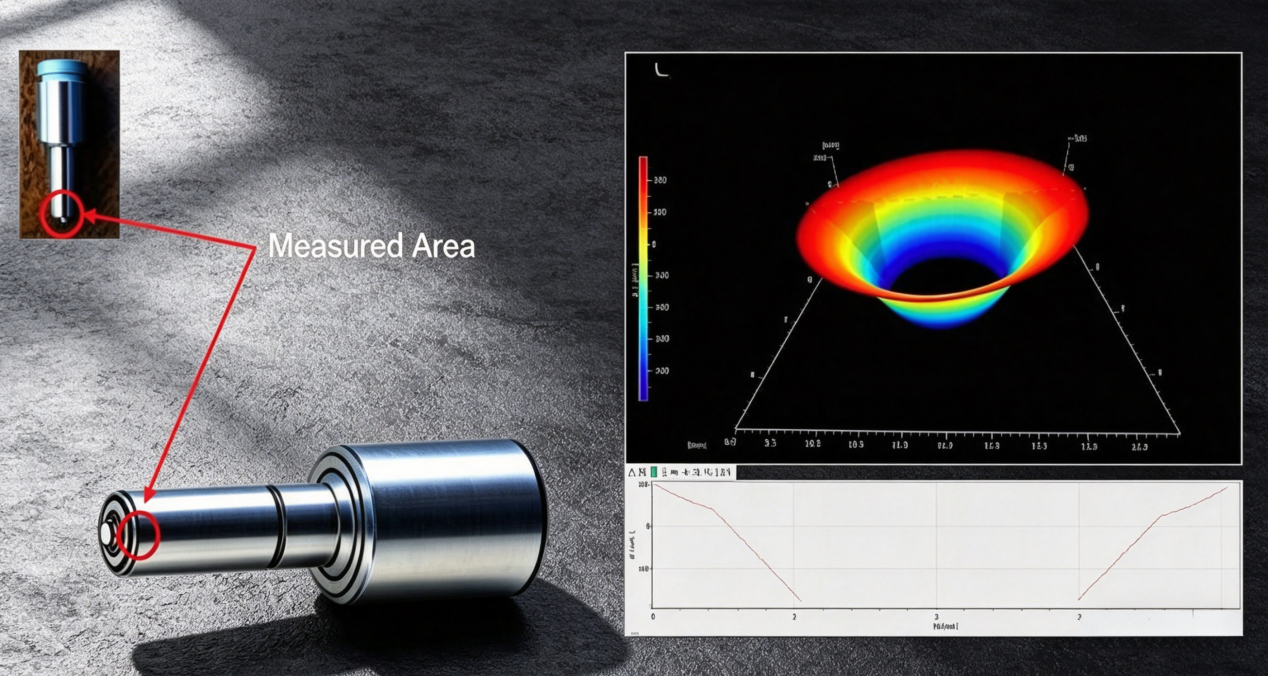

深錐孔角度精準測量：打破傳統面型測量儀功能單一的局限，在保障微納級平面度測量精度的基礎上，同步實現陡峭錐面、深錐孔角度的精準檢測，適用場景更廣泛，檢測能力更全面。

上下平面平行度專屬檢測：采用獨特光路設計，可實現非/透明產品的厚度與上下平面平行度同步測量，無需額外設備，簡化檢測流程，提升檢測效率。

新啟航半導體——專業綜合光學3D測量解決方案提供商，以核心技術賦能精密制造，為噴油嘴等零部件檢測提供高效、精準、便捷的全流程服務！
